광마우스 센서가 초당 수천 장의 사진을 찍어 이동을 계산하는 기술의 비밀

광마우스 센서가 움직임을 감지하는 내밀한 과학적 원리를 규명합니다. 초소형 CMOS 카메라의 초당 수천 프레임 촬영 기술, DSP의 광학 흐름(Optical Flow) 알고리즘 분석, 레이저와 LED의 차이 및 유리 표면 인식의 한계까지 기술적 비밀을 알기 쉽게 풀어냅니다.

* 광마우스의 하단에는 눈에 보이는 불빛 외에 초당 최고 수만 장의 사진을 찍는 초소형 이미지 센서(CMOS)가 탑재되어 있습니다.
* 내장된 디지털 신호 처리기(DSP)는 연속된 이미지 간의 미세한 패턴 변화를 분석하여 방향과 속도를 실시간으로 계산합니다.
* 빛의 반사와 굴곡을 이용하는 유체역학 및 컴퓨터 비전 기술이 적용되어 표면 재질에 따라 트래킹 정확도가 달라집니다.

광마우스는 바닥면의 미세한 표면 지형을 촬영하여 좌표 변화를 추적하는 광학 입력 장치입니다. 광마우스의 핵심은 초고속 이미지 포집과 실시간 데이터 분석 기술의 결합에 있습니다. 마우스 센서의 작동 방식을 이해하려면 광원의 일정한 조사, CMOS 센서의 초고속 촬영, DSP의 픽셀 패턴 비교 연산의 3가지를 보면 됩니다. 구조적으로 광원(LED/레이저)이 바닥의 그림자를 만들면, 초소형 카메라가 이를 초당 수천 번 찍어내고, 내장 칩이 이전 프레임과 비교해 이동 방향과 거리를 컴퓨터로 전송하는 특징이 있습니다. 이를 통해 사용자는 마우스 패드의 정밀도와 센서 스펙이 왜 유기적으로 연결되는지 이해할 수 있습니다.

광마우스의 내부 구조: 초소형 카메라의 탑재

우리가 손에 쥐고 있는 광마우스의 내부를 과학적으로 뜯어보면, 핵심 부품들은 아주 정밀한 디지털카메라 시스템과 정확히 일치합니다.

광원과 렌즈의 역할

마우스 밑바닥을 보면 붉은색이나 푸른색, 혹은 눈에 보이지 않는 적외선 불빛이 흘러나옵니다.

이 발광 다이오드(LED)는 바닥면을 아주 밝고 일정하게 비추는 조명 역할을 수행합니다.

LED 옆에는 특수 설계된 굴절 렌즈가 있어, 빛이 바닥면에 닿아 튕겨 나오는 반사광을 한곳으로 모아 마우스 내부의 핵심 칩셋으로 정밀하게 유도합니다.

초소형 CMOS 이미지 센서

렌즈를 통과한 빛이 도달하는 곳은 손톱보다 작은 크기의 CMOS(상보성 금속 산화막 반도체) 이미지 센서입니다.

스마트폰 카메라에 들어가는 센서의 초소형 축소판이라고 볼 수 있습니다.

이 센서는 마우스가 움직이는 바닥면의 흑백 음영 사진을 찍어냅니다.

놀라운 점은 우리가 사용하는 일반적인 동영상 카메라가 초당 30~60장을 찍는 데 반해, 마우스 센서는 제품 등급에 따라 초당 최소 1,500장에서 게이밍용의 경우 15,000장 이상까지 초고속으로 연속 촬영을 감행한다는 사실입니다.

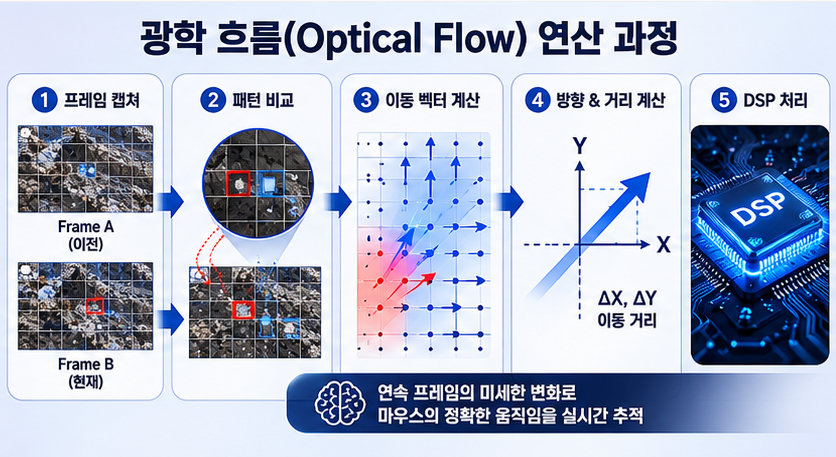

기술의 핵심: DSP의 광학 흐름(Optical Flow) 계산

초당 수천 장씩 쏟아지는 바닥면의 사진 데이터는 그대로 컴퓨터로 가기에는 양이 너무 방대합니다.

마우스 센서 내부에는 이를 실시간으로 압축 처리하는 전용 컴퓨터인 DSP(Digital Signal Processor) 칩이 함께 부착되어 있습니다.

픽셀 패턴 비교와 변위 측정

직접 확인해보니 마우스가 찍는 사진은 해상도가 매우 낮습니다.

보통 가로 16 내지 30 픽셀 정도의 아주 작은 격자 눈금 모양입니다.

하지만 초당 수천 번의 빈도로 찍기 때문에, 마우스가 아주 살짝만 이동해도 바로 직전에 찍은 사진(프레임 A)과 방금 찍은 사진(프레임 B) 사이에 겹치는 미세한 표면 굴곡 패턴의 위치 변화를 감지할 수 있습니다.

컴퓨터 비전 알고리즘의 적용

DSP는 두 장의 연속된 디지털 이미지 속에서 먼지, 천의 결, 나무 무늬 등의 고유한 특징점을 실시간으로 찾아냅니다. 그리고 이 특징점들이 이전 프레임에 비해 오른쪽으로 2픽셀, 위쪽으로 1픽셀 이동했다면, 마우스가 실제로 왼쪽 아래 방향으로 움직였다고 정밀하게 계산해 냅니다.

이 이미지 연산 기법을 과학 용어로 ‘광학 흐름(Optical Flow)’이라고 부릅니다.

DSP는 이 연산을 마친 뒤 좌표의 변화량(ΔX, ΔY)만을 추출하여 컴퓨터 본체로 초고속 전송합니다.

왜 투명한 유리 바닥에서는 마우스가 멈출까

광마우스를 사용하다 보면 대리석 테이블이나 투명한 유리 책상 위에서 커서가 툭툭 끊기거나 완전히 멈춰 서는 현상을 경험하게 됩니다.

여기에도 반사와 굴절이라는 광학적 한계가 존재합니다.

이미지 대비(Contrast)의 부재

광마우스 센서가 움직임을 알아채려면 사진 속에 ‘비교할 만한 특징적인 굴곡이나 흉터’가 찍혀야 합니다.

즉, 빛이 비스듬히 비춰졌을 때 바닥의 미세한 골짜기 때문에 발생하는 명암의 대비(Contrast)가 필수적입니다. 그러나 투명한 유리는 빛을 그대로 투과시켜 버리거나 표면이 극도로 매끄러워 미세한 그림자가 생기지 않습니다.

결과적으로 CMOS 센서가 찍은 초당 수천 장의 사진이 모두 완벽하게 똑같은 평평한 흰색 화면으로 나오게 되며, DSP는 특징점을 찾지 못해 “마우스가 멈춰 있다”고 오판하게 되는 것입니다.

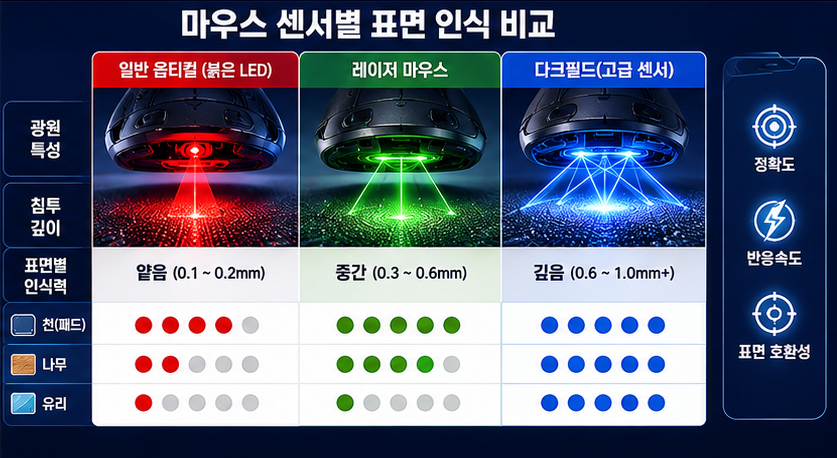

레이저와 다크필드 기술의 구원

실사용 기준으로 보면 이러한 옵티컬 마우스의 한계를 극복하기 위해 ‘레이저 마우스’나 로지텍의 ‘다크필드(Darkfield)’ 같은 특수 센서가 개발되었습니다.

레이저 마우스는 파장이 단일하고 정밀한 레이저 광선을 쏘아 수 나노미터 수준의 미세한 흠집까지 빛의 산란을 유도해 촬영합니다.

다크필드 센서는 현미경의 암시야 조명 원리를 채택하여, 빛을 유리에 비스듬히 투사해 미세한 먼지나 얼룩에서 꺾여 들어오는 아주 작은 빛줄기만을 포집하여 유리 위에서도 완벽한 트래킹을 구현해 냅니다.

게이밍 마우스 성능 지표의 과학적 의미

마우스를 구매할 때 패키지에 적힌 DPI, IPS, 폴링레이트 같은 어려운 용어들은 모두 이 초고속 촬영 및 계산 기술의 한계를 수치화한 것입니다.

주요 스펙의 물리적 정의

• DPI (Dots Per Inch): 마우스를 물리적으로 1인치(2.54cm) 움직였을 때 화면에서 커서가 몇 개의 픽셀만큼 이동하는지를 결정하는 센서의 민감도 지표입니다.
• IPS (Inches Per Second): 센서가 바닥의 이미지를 놓치지 않고 완벽하게 추적할 수 있는 ‘최대 이동 속도’를 뜻합니다. 예를 들어 400 IPS는 초당 약 10.1미터의 엄청난 속도로 마우스를 휙 가로질러도 사진 매칭이 깨지지 않고 완벽하게 궤적을 쫓아갈 수 있음을 과학적으로 보증합니다.

마우스 센서 스펙과 환경 요인의 관계

자신의 작업 스타일이나 플레이하는 게임의 종류에 따라 센서의 가동 효율을 높여주는 적절한 환경 배치가 요구됩니다.

내장 센서의 하드웨어 스펙과 실내 표면 재질과의 상호작용 특성입니다.

센서 광원 종류	초당 촬영 프레임 (FPS)	인식률 우수한 표면	유리 표면 작동 여부	주된 용도 및 특징
일반 적색 LED	1,500 ~ 6,000 FPS	일반 천 패드, 나무 책상	불가능 (커서 튐)	사무용, 뛰어난 가성비
블루 LED (고정밀)	4,000 ~ 9,000 FPS	대부분의 거친 표면	제한적 가능 (두꺼운 유리)	다목적, 안정적인 트래킹
적외선 레이저	6,000 ~ 12,000 FPS	고광택 표면, 알루미늄	제한적 가능	고해상도 그래픽 작업용
최고급 게이밍 옵티컬	12,000 ~ 20,000+ FPS	전용 게이밍 마우스 패드	불가능 (패드 필수)	초정밀 e스포츠, 제로 가속

위 비교 결과가 시사하듯이, 아무리 비싸고 초당 수만 장의 사진을 찍는 게이밍 마우스라 할지라도 표면 무늬의 균일도가 떨어지거나 빛 반사가 심한 곳에서는 제 성능을 발휘하지 못합니다.

역설적으로 가장 정밀한 게이밍 센서일수록 균일한 천 재질의 검은색 전용 마우스 패드 위에서 가장 안정적이고 일관된 사진 매칭 연산을 수행합니다.

지금까지 겉으로는 보이지 않던 광마우스 센서 속 초고속 촬영 기술과 연산 비화를 총망라해 보았습니다.

이어서 마우스를 사용하며 유저들이 가장 자주 마주하는 기기 오작동과 관련한 핵심 질문에 대한 해답을 공유합니다.

자주 묻는 질문 (FAQ)

Q1. 마우스 밑바닥 센서 구멍을 입으로 불면 왜 갑정에 커서가 잘 움직이나요?

마우스 구멍 안쪽 렌즈 표면에 머리카락이나 미세한 먼지가 내려앉으면, 초고속 카메라가 바닥 표면을 찍을 때 먼지 형상이 함께 찍히게 됩니다. 마우스를 움직여도 사진 속의 먼지는 센서 렌즈에 고정되어 움직이지 않기 때문에, DSP가 패턴 변화를 계산하는 과정에서 큰 오류가 발생하여 커서가 제자리에서 부르르 떨거나 튀는 현상이 생깁니다. 입으로 바람을 불어 먼지를 제거하면 카메라의 시야가 다시 확보되어 정상 작동하는 원리입니다.

Q2. 무선 광마우스는 배터리가 없으면 센서 성능이 떨어지나요?

일부 무선 마우스는 배터리 잔량이 극도로 낮아지면 전력 절약을 위해 내장된 이미지 센서의 초당 촬영 프레임 수(FPS)를 강제로 낮추거나 조명의 밝기를 줄이는 절전 모드로 진입합니다. 이 상태에서는 빠른 마우스 제어 시 이미지 매칭 주기가 길어져 마우스 커서가 뚝뚝 끊기거나 반응 속도가 밀리는 지연 현상이 체감될 수 있습니다.

Q3. 빨간색 LED 불빛이 안 나오는 광마우스는 고장 난 건가요?

고장이 아닙니다. 과거 초기 광마우스는 센서 감도가 낮아 눈에 가장 잘 띄고 효율이 좋은 고휘도 적색 LED를 주로 썼지만, 최근에는 기술의 발전으로 가시광선 영역이 아닌 보이지 않는 ‘적외선(Infrared) LED’를 채택한 제품이 대다수입니다. 눈에 피로를 주지 않으면서도 에너지 효율이 좋아 무선 마우스에 자주 탑재됩니다. 스마트폰 카메라를 켜고 마우스 밑바닥을 비춰보면 적외선이 보라색 빛으로 켜져 있는 것을 확인할 수 있습니다.

Q4. 게이밍 마우스의 폴링레이트(Polling Rate) 1000Hz는 무슨 뜻인가요?

폴링레이트는 마우스 내부 DSP가 계산해 낸 최종 좌표 값(ΔX, ΔY) 데이터를 컴퓨터 본체에 초당 몇 번 보고(전송) 하느냐의 주기입니다. 1000Hz는 1초에 1,000번, 즉 1밀리초(1ms)마다 컴퓨터와 데이터를 송수신함을 의미합니다. 센서가 사진을 아무리 많이 찍어도 폴링레이트가 낮으면 컴퓨터 화면 갱신 속도가 밀리게 되므로, 고주사율 모니터를 쓰는 환경일수록 높은 폴링레이트가 부드러운 커서 움직임을 만드는 데 필수적입니다.

Q5. 마우스 가속도(Mouse Acceleration) 기능은 센서의 특징인가요?

마우스 가속도는 센서가 찍은 원본 물리 데이터의 결과라기보다는 윈도우 운영체제나 마우스 드라이버 소프트웨어가 개입하는 연산입니다. 마우스를 ‘빠르게’ 움직이면 이동 거리 계산 값에 가중치를 곱해 커서를 더 멀리 보내고, ‘느리게’ 움직이면 정밀 제어를 위해 조금만 움직이게 세팅하는 기능입니다. 프로 게이머들은 손의 감각과 화면 움직임이 1:1로 정확히 동기화되는 것을 선호하므로 제로 가속 센서를 선호하며 제어판에서 이 가속 기능을 끄고 사용합니다.

Q6. 마우스 패드는 장패드가 좋나요, 하드 패드가 좋나요?

센서의 사진 촬영 안정성 측면에서 보면 질감이 일정한 천 재질의 장패드가 빛 반사가 적어 트래킹에 유리합니다. 반면 플라스틱이나 알루미늄 재질의 하드 패드는 마찰력이 극도로 적어 마우스를 빠르고 매끄럽게 굴릴 수 있는 장점이 있지만, 미세한 빛 반사가 발생할 수 있으므로 마우스 센서의 사양과 상용화된 호환 캘리브레이션 기능 유무를 확인하고 조합하는 것이 과학적으로 올바릅니다.

Q7. 마우스 내부 센서 칩셋을 물로 닦아도 되나요?

절대로 안 됩니다. 마우스 센서 칩셋과 렌즈 구조는 정밀한 전자 반도체 회로와 광학 플라스틱 렌즈로 결합되어 있습니다. 전자기판에 물이 닿으면 합선으로 칩이 탈 수 있으며, 렌즈 표면에 수돗물의 칼슘 성분이 잔류하면 광학 굴절률이 변해 바닥 초점이 영구적으로 흐려집니다. 센서 창 내부가 오염되었다면 전원을 완벽히 차단한 후 면봉에 소량의 무수 에탄올(알코올)을 묻혀 극도로 살해 조심스럽게 문지른 후 증발시키는 방법을 취해야 합니다.
