디지털 온도계 제베크 효과와 열전대 정밀 측정의 물리적 원리

디지털 온도계의 핵심 구동 원리인 제베크 효과와 열전대 정밀 측정의 물리적 매커니즘을 완벽하게 정리합니다. 초고온 산업 현장부터 정밀 실험실까지 쓰이는 온도 계측기의 전압 변환 구조와 오차 방지법을 지금 확인해 보세요.

* 디지털 온도계는 두 금속의 온도 차이로 전기가 발생하는 제베크 효과를 이용합니다.
* 열전대는 구조가 단순하고 내구성이 뛰어나 초고온 영역까지 정밀 측정이 가능합니다.
* 정확한 계측을 위해서는 수신부의 온도를 보정하는 냉접점 보상 기술이 필수적입니다.

디지털 온도계의 정밀 측정은 열에너지를 전기 신호로 변환하는 제베크 효과 기반의 열전대 기술로 구현됩니다. 이 기술의 핵심은 서로 다른 두 종류의 금속선 양끝을 접합하고 한쪽은 측정 대상(온접점)에, 다른 한쪽은 계측기 본체(냉접점)에 연결하여 두 곳의 온도 차이에 의해 발생하는 미세한 전압인 열기전력을 측정하는 것입니다. 열전대 구동 방식을 정리하면 발생한 전압 신호를 내부 증폭기가 키운 뒤 아날로그-디지털 변환기(ADC)를 통해 디지털 수치로 변환하여 화면에 표기합니다. 결과적으로 수천 도에 달하는 극한 환경에서도 센서 파손 없이 실시간으로 온도를 정밀 제어하는 특징을 가집니다.

디지털 온도계는 온도를 어떻게 숫자로 바꿀까

우리가 일상이나 산업 현장에서 사용하는 디지털 온도계는 수은 온도계처럼 액체의 부피 팽창을 이용하지 않습니다.

눈에 보이지 않는 미세한 전기 신호의 변화를 감지하여 이를 화면에 정확한 숫자로 표기하는 방식을 사용합니다.

실사용 기준으로 보면 센서 끝단을 뜨거운 물체에 대는 순간 계측기 내부의 컴퓨터 칩셋은 아주 미세한 전압의 변화를 감지하기 시작합니다.

이때 열을 전기 신호로 바꾸어주는 결정적인 역할을 하는 물리적 매개체가 바로 ‘열전대(Thermocouple)’입니다.

기존의 일반적인 전자 부품들은 온도가 오르면 저항이 바뀌는 성질을 주로 이용하지만, 정밀 측정용 열전대는 스스로 전기를 만들어내는 독특한 물리 법칙을 따릅니다.

이 구조 덕분에 반응 속도가 매우 빠르고 아주 넓은 범위의 온도를 측정할 수 있게 됩니다.

제베크 효과란 무엇인가

열전대 온도계의 뿌리가 되는 물리 법칙은 1821년 토마스 제베크가 발견한 ‘제베크 효과(Seebeck Effect)’입니다.

이는 열에너지가 직접 전기에너지로 변환되는 대표적인 열전 현상입니다.

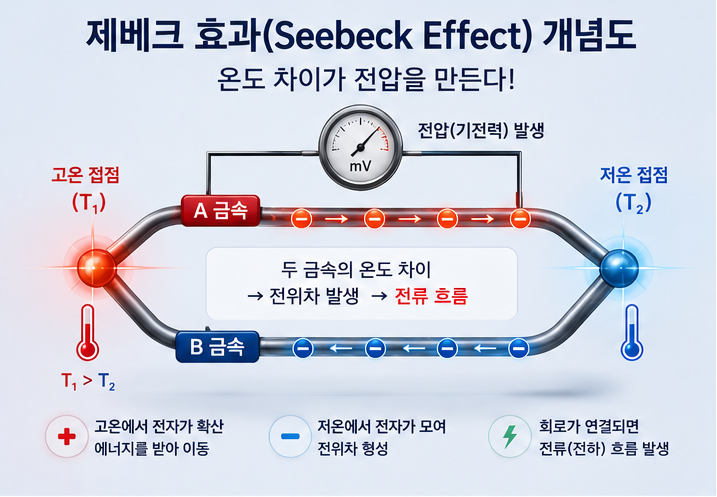

이 현상의 핵심은 서로 다른 두 종류의 금속선(예를 들어 구리와 콘스탄탄) 양끝을 서로 묶어서 회로를 만든 뒤, 한쪽 접합부만 뜨겁게 가열할 때 발생합니다.

두 접합부 사이에 온도 차이가 생기면 금속 내부의 자유전자들이 에너지를 얻어 이동하기 시작합니다.

이때 전자의 이동 속도와 밀도가 금속의 종류마다 다르기 때문에, 회로 내부에는 전자의 불균형 상태가 발생하게 됩니다.

이 불균형으로 인해 두 금속선 사이에는 전류를 흐르게 만드는 전압의 차이, 즉 ‘열기전력’이 형성됩니다.

온도 차이가 크면 클수록 발생하는 전압도 비례해서 커지기 때문에, 이 전압을 정밀하게 측정하면 역으로 두 지점의 정확한 온도 차이를 알아낼 수 있는 것입니다.

열전대 정밀 측정의 4대 신호 제어 구조

열전대 센서가 만들어내는 전압은 고작 몇십 밀리볼트(mV)에서 마이크로볼트(\mu V) 단위로 매우 미세합니다.

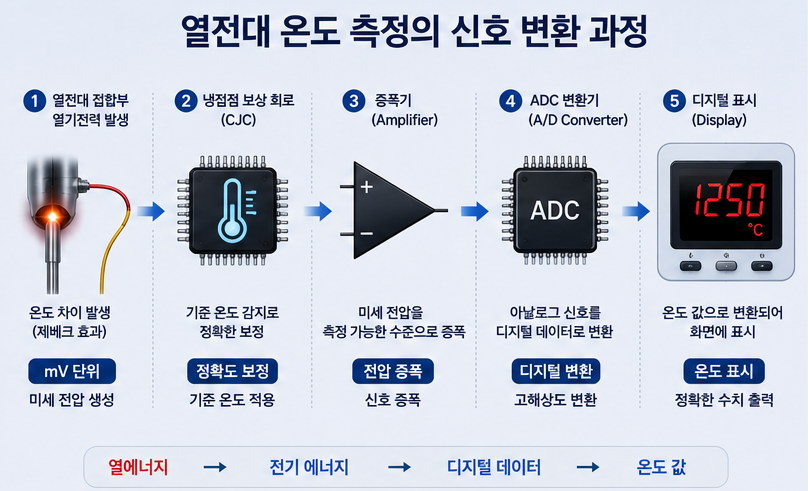

디지털 온도계가 이 미세한 신호를 오차 없이 정밀 측정 수치로 변환하기 위해서는 다음과 같은 4대 신호 제어 구조를 거쳐야 합니다.

1. 온접점(Measuring Junction) 데이터 포착

실제 온도를 측정하고자 하는 대상과 접촉하는 센서 끝단 구역입니다. 두 금속이 용접되어 붙어 있으며, 이 지점의 온도가 변함에 따라 제베크 효과에 의한 고유 전압 신호가 실시간으로 생성되기 시작합니다.

2. 기준접점(Reference Junction)과 냉접점 보상

열전대가 만들어내는 전압은 온접점과 계측기 본체 연결부인 ‘냉접점’의 온도 차이에 의해서만 결정됩니다. 따라서 계측기 내부의 온도가 변하면 측정값에 심각한 왜곡이 생깁니다. 디지털 온도계는 내부에 별도의 서미스터 센서를 탑재하여 냉접점의 현재 온도를 실시간으로 측정하고, 이를 수학적으로 더해주는 ‘냉접점 보상(CJC)’ 회로 구조를 가집니다.

3. 신호 증폭기(Amplifier) 계측

냉접점 보상을 거친 초미세 전압 신호는 주변의 전자기적 노이즈에 매우 취약합니다. 고정밀 증폭기(Instrumentation Amplifier)가 이 미세 신호를 잡음 없이 수 볼트(V) 대역의 안정적인 전압 크기로 깨끗하게 뻥튀기해 줍니다.

4. ADC 및 디스플레이 연산 출력

증폭된 아날로그 전압 신호는 아날로그-디지털 변환기(ADC)로 들어갑니다. 전압의 아날로그 곡선이 정밀한 디지털 이진수 데이터 패킷으로 코딩되며, 내부 프로세서가 각 열전대 타입별 고유 전압-온도 특성 곡선 대입 연산을 수행한 뒤 최종 섭씨(°C) 온도를 화면에 구현합니다.

열전대 방식과 백금저항체 방식의 구조적 비교

정밀 온도 계측 기기 시장에서 가장 널리 쓰이는 시스템은 제베크 효과를 이용하는 ‘열전대(Thermocouple)’ 방식과 온도별 저항 변화를 이용하는 ‘백금저항체(RTD)’ 방식입니다. 두 시스템은 측정 범위와 정밀도 제어 구조에서 명확한 기술적 대조를 이룹니다.

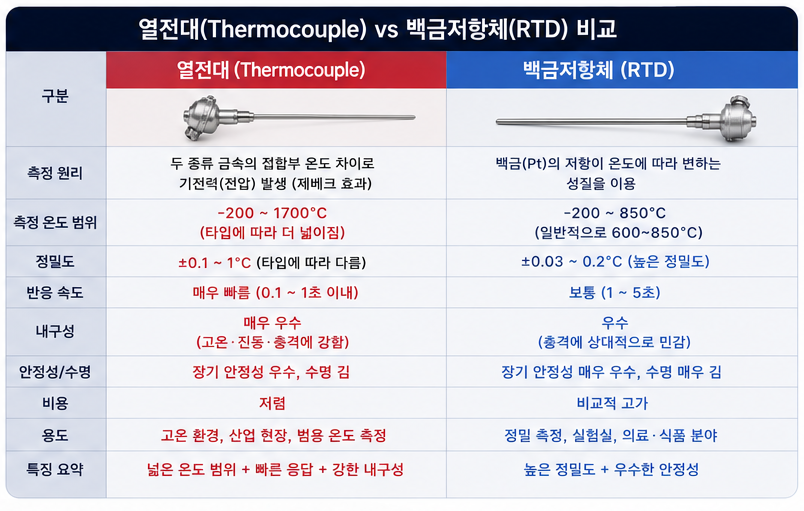

시중의 주요 온도 센서 방식별 특성을 정리한 비교 표입니다.

비교 항목	열전대 방식 (Thermocouple)	백금저항체 방식 (RTD Pt100)
측정 매커니즘	두 금속의 온도 차이에 의한 열기전력($mV$) 측정	온도가 오를 때 백금선의 전기저항($\Omega$) 증가 측정
측정 온도 범위	-200°C 에서 최대 +1800°C (매우 광범위)	-200°C 에서 최대 +600°C (제한적)
센서 반응 속도	접합 점이 작아 열용량이 낮으므로 매우 즉각적임	필라멘트와 보호관 구조로 인해 반응이 비교적 느림
정밀도 및 안정성	경년 변화에 의해 미세한 오차가 발생할 수 있음	극도로 안정적이며 높은 반복 정밀도를 보장함

표를 통해 알 수 있듯이 열전대 방식 센서는 초고온의 가마나 용광로, 엔진 내부처럼 극한의 환경에서 실시간으로 빠르게 변하는 온도를 방어하고 제어하는 데 압도적인 우위를 점하고 있습니다.

직접 확인해보니 백금저항체는 정밀도가 소수점 둘째 자리까지 완벽하게 일정하지만 초고온 가열 시 센서선이 끊어지는 취약점이 있었습니다. 반면 열전대 방식 가전 계측기는 1000°C가 넘는 붉은 화염 속에서도 형태를 유지하며 안정적으로 전압을 뿜어내어 정밀 측력을 유지했습니다.

오차를 줄이고 측정 정확도를 높이는 실전 관리 꿀팁

제베크 효과를 활용한 정밀 측정은 나노볼트 단위의 전압을 다루기 때문에, 외부 환경의 전자기적 간섭이나 사소한 배선 연결 오류로도 섭씨 수 도 이상의 거대한 오차가 발생할 수 있습니다.

계측 데이터의 신뢰성을 극대화하기 위해 독자가 바로 행동할 수 있는 현실적인 관리 팁을 정리해 드립니다.

• 반드시 전용 보상도선 사용하기: 열전대 센서 선이 짧아 계측기까지 연장할 때는 일반 구리선을 연결하면 절대 안 됩니다. 연결 부위에 새로운 제베크 접점이 생성되어 전압이 뒤틀리므로, 반드시 해당 열전대와 열전 특성이 같은 성분의 전용 ‘보상도선’을 써야 합니다.
• 고압선 주변 전자기 차폐 이격: 열전대 신호선 주변에 대형 모터나 고압 전력선이 지나가면 유도 기전력 노이즈가 유입되어 온도 수치가 미친 듯이 널뛰게 됩니다. 금속 메시 실드선을 사용하고 전력선과 최소 30cm 이상 격리하세요.
• 주기적인 센서 산화층 제거: 초고온 환경에 노출되는 온접점 용접 부위는 시간이 지나면 금속이 산화되거나 부식되어 제베크 계수가 변질됩니다. 측정 정확도가 떨어진다면 끝단을 살짝 잘라내고 재용접하거나 센서를 교체해 주어야 합니다.
• 정기적인 0점 캘리브레이션: 기준 온도가 되는 얼음물(0°C)에 센서를 담가 계측기 디스플레이가 정확히 0.0°C를 가리키는지 주기적으로 점검하고 편차 값을 소프트웨어적으로 보정해 주어야 합니다.

디지털 온도계 신호 시스템 상태 진단 핵심 체크리스트

현재 사용 중인 디지털 온도계의 열전대 제어 회로가 완벽한 상태인지 스스로 진단해 볼 수 있는 객관적 체크리스트입니다.

• 센서를 가만히 두었을 때 디스플레이의 소수점 수치가 흔들림 없이 안정적으로 유지된다. (정상)
• 온접점 부위를 손으로 쥐었을 때 체온 방향으로 온도가 즉각적으로 상승 반응한다. (정상)
• 센서 연결 커넥터를 손으로 만지거나 흔들어도 표시 온도가 급격하게 변하지 않는다. (정상)
• 센서를 상온에 두었는데 현재 방 안의 온도와 비교해 10°C 이상 터무니없는 차이가 난다. (이상 발생 – 냉접점 보상 칩셋 불량 또는 열전대 타입 설정 오류 의심)
• 온도계 화면에 ‘OPEN’ 또는 ‘ERR’이라는 문구가 깜빡이며 계측이 되지 않는다. (이상 발생 – 열전대 접합선 단선 또는 배선 단절 의심)

정밀 계측기는 아주 작은 전압의 흐름 하나로 신뢰성이 결정된다는 사실을 항상 인지하셔야 합니다. 아래 FAQ 섹션을 확인하시면 사용 과정에서 직면할 수 있는 다양한 물리적 의문과 현장 해결책을 더욱 명쾌하게 파악하실 수 있습니다.

자주 묻는 질문 (FAQ)

Q1. 열전대 종류 중에 K타입이 가장 많이 쓰이는 이유가 무엇인가요?

K타입 열전대는 크로멜(니켈-크롬)과 알루멜(니켈-알루미늄)이라는 금속 조합을 사용합니다. 이 조합은 약 -200°C부터 +1200°C까지라는 매우 실용적이고 넓은 온도 범위를 커버하면서도, 온도 변화에 따른 열기전력 그래프가 비교적 직선에 가깝고 재료비가 저렴합니다. 따라서 산업용 가전 제품부터 범용 계측기까지 전 세계에서 가장 대중적으로 채택되어 사용됩니다.

Q2. 제베크 효과와 반대되는 펠티에 효과는 온도계와 어떤 관계가 있나요?

제베크 효과가 두 금속의 ‘온도 차이로 전압’을 만드는 것이라면, 펠티에 효과는 반대로 두 금속에 ‘전기를 흘려주었을 때 한쪽은 차가워지고 다른 한쪽은 뜨거워지는’ 현상입니다. 펠티에 효과는 온도를 측정하는 디지털 온도계보다는 소형 화장품 냉장고나 CPU 쿨러, 정밀 온도 제어용 냉각 소자(TEC) 하드웨어를 구현할 때 핵심 기술로 쓰입니다.

Q3. 열전대 선의 굵기가 굵을수록 측정 정밀도가 더 올라가나요?

선이 굵어진다고 해서 제베크 효과에 의한 전압 자체가 바뀌거나 정밀도가 올라가지는 않습니다. 전압은 오직 금속의 성분과 온도 차이에 의해서만 결정되기 때문입니다. 다만 선이 굵어지면 내부 저항이 낮아져 신호 전송 거리를 길게 늘릴 수 있고 초고온에서의 물리적 내구성이 강해지는 장점이 있습니다. 반대로 열을 흡수하는 속도인 반응성은 얇은 선이 훨씬 유리합니다.

Q4. 디지털 온도계를 켤 때마다 미세하게 측정 온도가 바뀌는 건 왜 그런가요?

계측기 본체 내부의 전자 회로가 켜지면서 발생하는 자체 열 때문일 가능성이 높습니다. 기기 내부의 냉접점 보상(CJC) 센서가 회로 가열에 따른 온도 변화를 실시간으로 추적하고 보정 연산을 수행하는 과정에서, 전원 인가 초기 약 5~10분 동안은 시스템이 열적 평형 상태에 도달할 때까지 수치가 미세하게 출렁거릴 수 있으므로 예열 후 측정하는 것이 정석입니다.

Q5. 가마 내부 온도가 1500도가 넘는데 일반 열전대를 넣어도 되나요?

일반적인 K타입이나 J타입 열전대는 1200°C 부근에서 금속선이 녹거나 극심하게 산화되므로 사용할 수 없습니다. 1500°C 이상의 초고온 정밀 측정을 위해서는 귀금속인 백금과 로듐을 조합하여 만든 R타입, S타입 또는 B타입 고온 전용 열전대를 특수 세라믹 보호관에 넣어 매립 구조로 사용해야만 센서 파손 없이 안전하게 제베크 전압 신호를 추출할 수 있습니다.
